电热装置基本技术条件:电渣重熔炉

2018-09-05 点击数:24

关于电渣重熔炉的电热装置基本技术条件,小编给大家带来详细的解析,希望对您详细了解此产品有帮助。

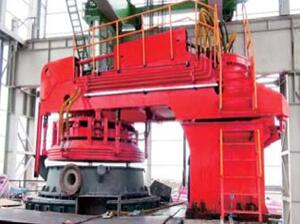

电渣重熔炉

1、范围
GB/T 10067 的本部分规定了电渣重熔炉的产品分类、技术条件、试验方法、检验规则及技术分级、标志、包装、运输和贮存及订货和供货等。
a)全套机械设备;
b)电渣炉变压器;
c)整流电源(当有要求时);
d)变频电源〈当有要求时);
e)电极调节系统;
f)电极称量和电极熔化速度控制系统(当有要求时);
g)高、低压配电装置;
h)电气控制系统;
i)大电流线路的母线和电缆z;
j)水冷底盘;
k)气体保护装置(当有要求时);
1)加压系统(当有要求时);
m)电极烘烤装置(当有要求时h;
n)内水冷系统(当有要求时);
o)产品使用说明书,包括必要的图样。
5、电渣重熔炉的安装材料和运行的消耗材料不在成套供货范围之内,当有其他要求时,应在合同中注明,并提出清单作为供货合同的附件,这些材料包括:
a)辅助电极;
b)结晶器;
c)化渣装置;
d)液压介质;
e)冷却水进水和排水总管以及各冷却水支管和安装架等;
f)液压系统中各组件之间的外部连接管路以及不固定在设备上的液压管路和安装架;
g)压缩空气系统和其他供气系统的总进气管以及不固定在设备上的支管和安装架等;
h)连接各电气台、柜间的外部电缆、电线和管子;
j)连接电炉变压器与各电气台、柜间的电缆、电线和管子。
3、 电渣重熔炉出厂检验项目通常包括:
a)一般检验;
b)绝缘部件以及控制柜、台等绝缘电阻测量、绝缘耐压试验和控制电路试验(见GB/T10066.1)
c)电极升降机构检查;
d)电极夹紧机构检查;
e)炉头(或横臂)或立柱旋转机构检查;
f)抽键升降机构检查;
g)冷却水系统检查和压力试验;
h)气路系统检查和压力试验(见GB/T10066.1-2004中7.1.6规定h
i)液压系统检查和压力试验(见GB/T10067.1-2005中5.1.6.3规定h
j)大电流线路的检查E
k)外购配套件的质量检查;
1)产品成套性的检查。

4、电渣重熔炉的型式检验项目通常包括:
a)所有出厂检验项目;
b)主电路有功功率和功率因数的测量(见GB/T10066.8-2006中5.6);
c)单位电耗、电极熔化速度和(或)温升率的测量(见GB/T10066.8 2006中5.12、5.11及5.8规定);
d)炉头(或横臂)或立柱旋转机构的试验(见GB/T10066.1-2004中7.1.8规定h
e)电极升降机构的试验(见GB/T10066.8-2006中5.1、5.2及5.3规定);
h)电极夹紧机构的试验(见GB/T10066.1-2004中7.1.8规定);
g)控制电路试验(见GB/T10066.1-2004中7.1.的;
h)大电流线路电参数的测量试验(见GB/T10066.8-2006中5.5);
i)真空系统的试验(见GB/T10066.1-2004中7.1.10)。
在电渣重熔炉的产品标准中可根据产品特点对上述项目作必要的增删。
5、电渣重熔炉的铭牌上应标出下列各项:
a)原产地标记(制造厂的名称);
b)型号或产品代号;
c)出厂编号;
d)顺序号;
e)额定容量,t;
h)变压器额定容量,kVA;
g)最大结晶器尺寸,mm;
h)炉体结构质量;
i)其他。
4、电渣重熔炉以拆装形式运输时,拆卸的每个部件必须按装箱单要求分别印上标志。
